任务平台

3台虚拟机，一台作为manager 节点，另两台作为work节点。

部署指南

[TOC]

安装docker

shell
1
2
3
4
5
6
7
8
9
#下载并安装docker文件及依赖
yum install -y yum-utils
yum-config-manager --add-repo https://download.docker.com/linux/centos/docker-ce.repo
yum install -y docker-ce docker-ce-cli containerd.io
#启动docker并设置开机自启
systemctl start docker
systemctl enable docker
#查看版本
docker -v

配置防火墙开放端口

TCP协议端口 2377 ：集群管理端口
TCP协议端口 7946 ：节点之间通讯端口（不开放则会负载均衡失效）
UDP协议端口 4789 ：overlay网络通讯端口

shell
1
2
3
4
5
6
7
8
9
10
firewall-cmd --zone=public --add-port=2377/tcp --permanent
firewall-cmd --zone=public --add-port=7946/tcp --permanent
firewall-cmd --zone=public --add-port=7946/udp --permanent
firewall-cmd --zone=public --add-port=4789/tcp --permanent
#重载防火墙
firewall-cmd --reload
#查看80端口是否开放
firewall-cmd --query-port=80/tcp
#查看所有放行的端口
firewall-cmd --zone=public --list-ports

在 manager 节点创建 Swarm 集群

shell
1
docker swarm init --advertise-addr=本机ip:2377 --listen-addr=本机ip:2377

Swarm initialized: current node (608u180nsa654xbxdthdhl0f6) is now a manager.

To add a worker to this swarm, run the following command:

​ docker swarm join --token SWMTKN-1-13dv43qm3tdux7243z3c0najcetizjpgly1urd4uchtcooxe87-4eh15dbayxttxipm34s5tod6t 172.20.1.51:2377

To add a manager to this swarm, run ‘docker swarm join-token manager’ and follow the instructions.

将执行后产生的命令（如上标红的），分别加入到其他主机中，执行后产生如下结果。即为成功加入。

或者执行下面命令产生令牌，并且是定期轮换计划（推荐）

shell
1
docker swarm join-token  --rotate worker

This node joined a swarm as a worker.

（扩展）加入管理节点的命令

shell
1
docker swarm join-token --rotate manager

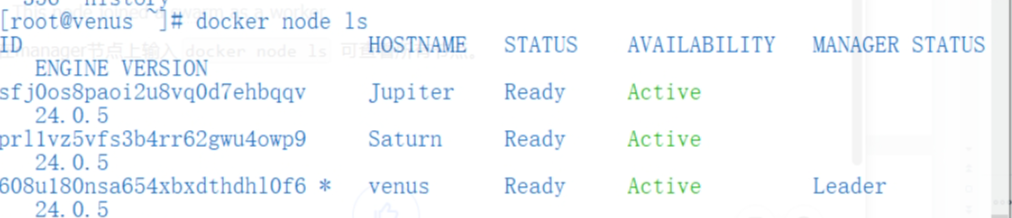

在manager节点上输入docker node ls 可查看所有节点。

创建用于swarm服务的自定义的overlay网络

shell
1
2
3
4
5
6
7
8
9
10
#方式一
#--attachable选项表示该网络是可附加的，即其他容器可以连接到该网络
docker network create -d overlay --attachable my-overlay

#方式二
# --subnet:子网 --gateway:网关
docker network create --driver overlay --subnet 10.0.9.0/24 --gateway 10.0.9.99 my-overlay

 #查看docker网络
 docker network ls

测试跨主机容器通信

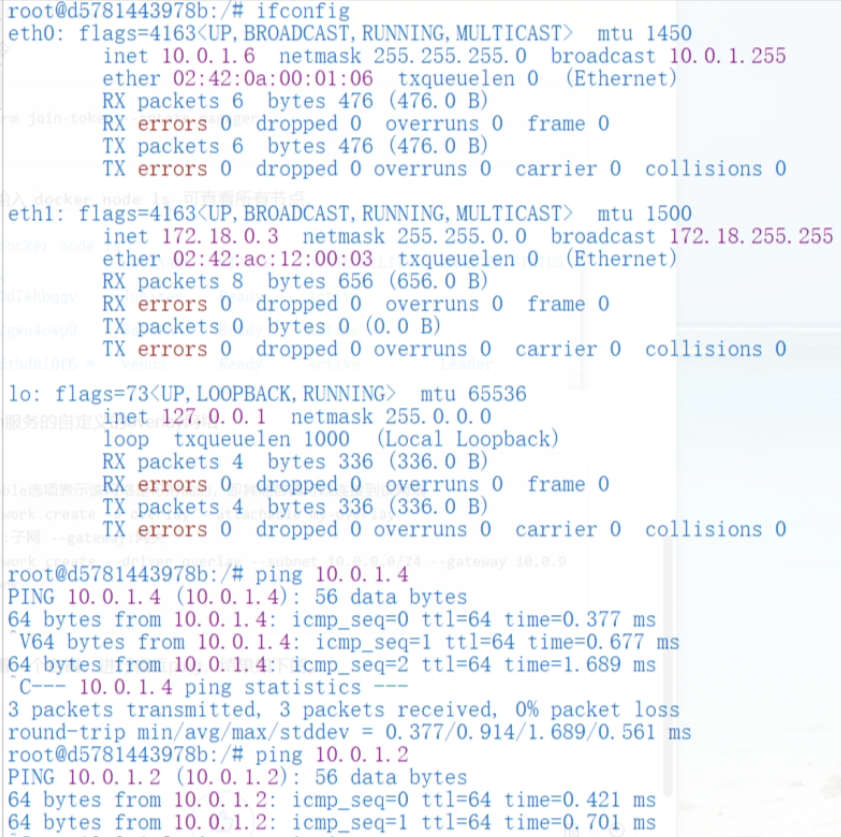

  1. 在三台主机上各部署一个容器，进行相互ping，结果如下图。
shell
1
2
3
4
5
6
#主机一
docker run -it --name master --net=my-overlay ubuntu:latest
#主机二
docker run -it --name node1 --net=my-overlay ubuntu:latest
#主机三
docker run -it --name node2 --net=my-overlay ubuntu:latest
  1. 安装测试工具
shell
1
2
3
4
5
apt-get update
#安装ping工具
apt-get install inetutils-ping -y
#安装ip查看工具
apt-get install net-tools -y
